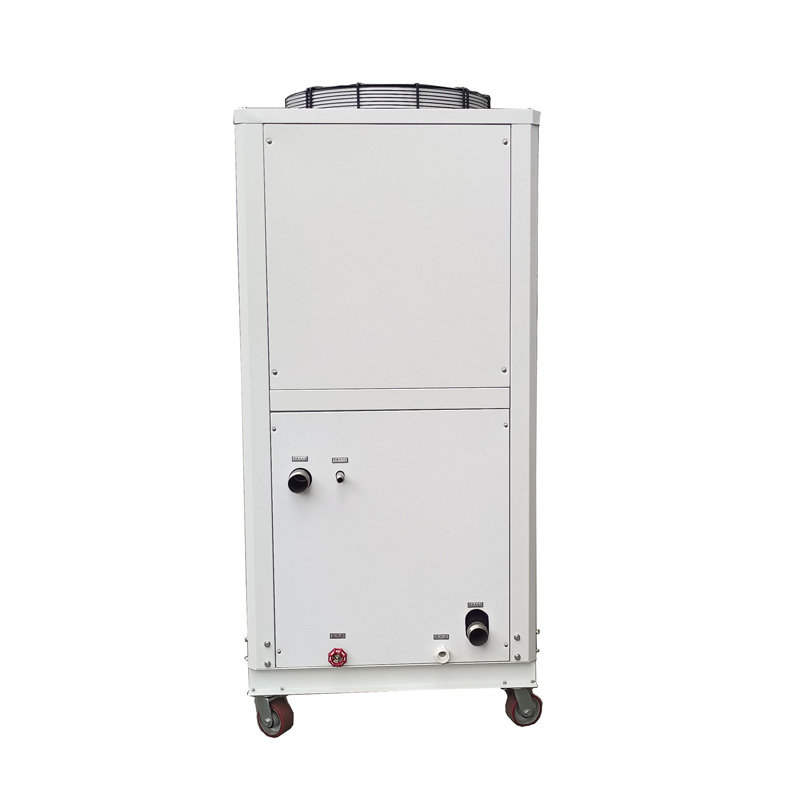

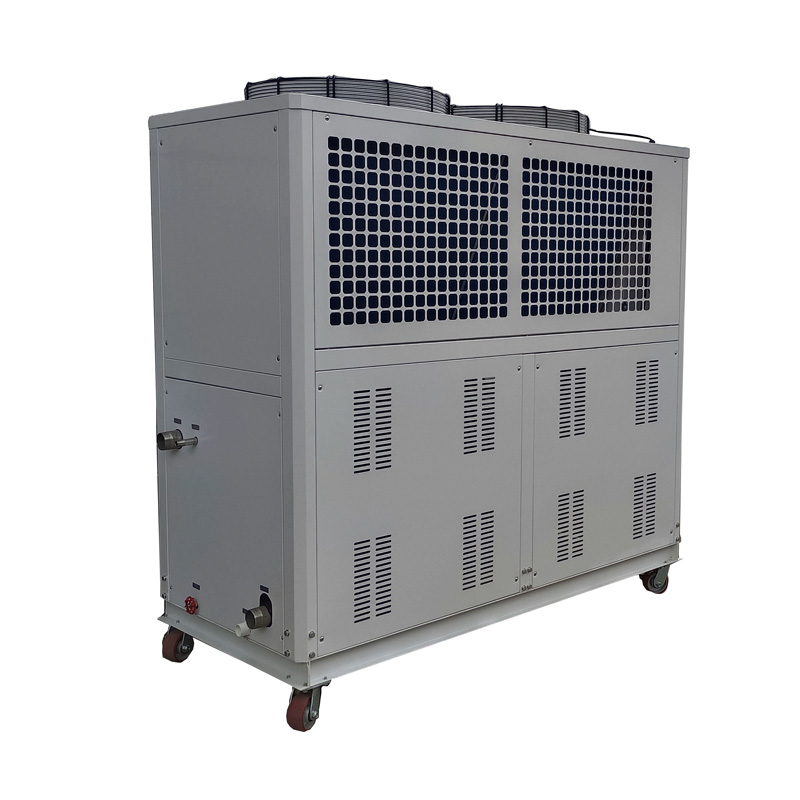

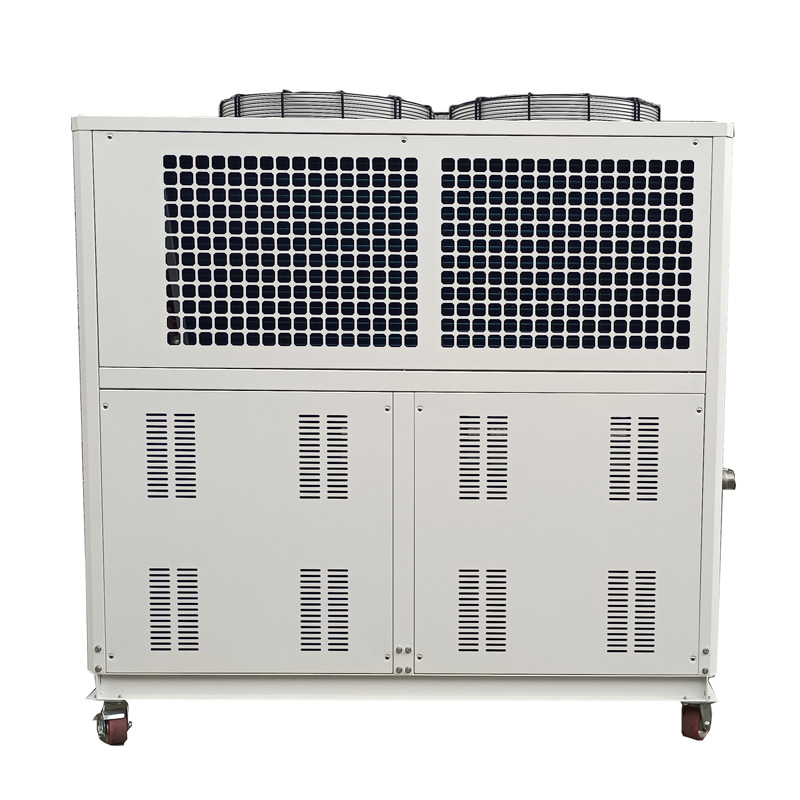

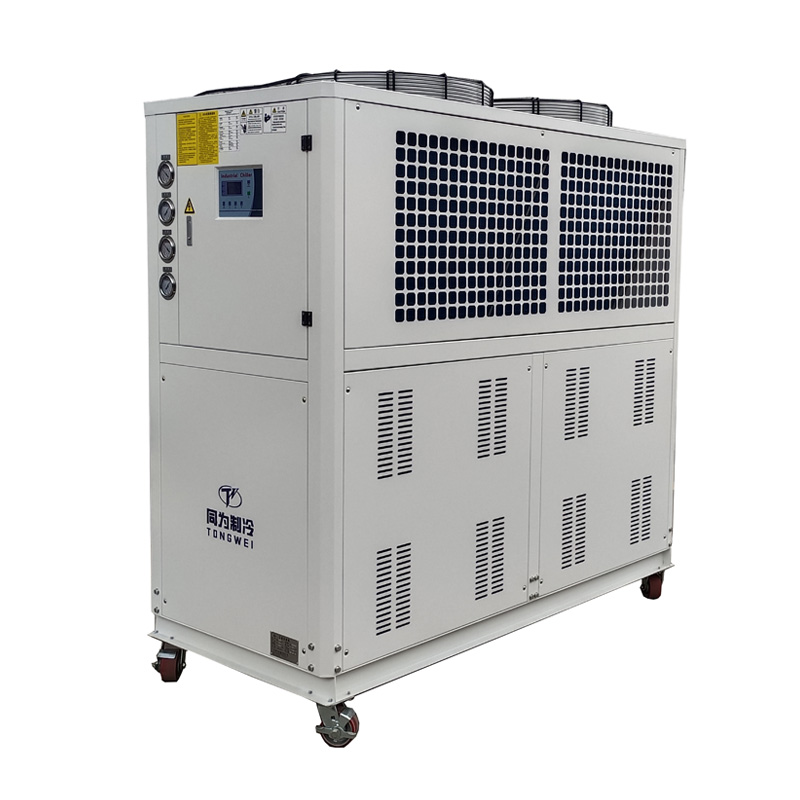

Máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn -5C

Máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn/20HP -5C

Tongwei là nhà sản xuất và nhà cung cấp Máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn hàng đầu Trung Quốc. Máy làm lạnh glycol, còn được gọi là máy làm lạnh nhiệt độ thấp hoặc hệ thống làm lạnh glycol, là máy làm lạnh quy trình công nghiệp sử dụng hỗn hợp nước và glycol làm chất làm mát cho phép nó truyền nhiệt hiệu quả và duy trì kiểm soát nhiệt độ trong các loại ứng dụng công nghiệp khác nhau, đặc biệt là trong các ứng dụng liên quan đến chất lỏng hoặc thiết bị làm mát. Glycol được khuyên dùng cho tất cả các thiết bị làm lạnh khi nhiệt độ vận hành dưới 41°F (5°C). kinh nghiệm sâu rộng của chúng tôi với thiết bị làm lạnh nhiệt độ thấp mang đến các giải pháp kỹ thuật đáng tin cậy cho mọi nhu cầu của quy trình.

Mẫu máy làm lạnh cuộn Glycol làm mát bằng không khí di động 20HP Ton TW-20AL bao gồm hai máy nén cuộn kín nhiều tầng công suất 10 mã lực sử dụng chất làm lạnh R404a. Chất làm lạnh là loại khí ozone không bị cạn kiệt và được coi là thân thiện với môi trường.

Tongwei là nhà sản xuất và cung cấp máy làm lạnh nhiệt độ thấp chuyên nghiệp của Trung Quốc với 15 năm kinh nghiệm làm lạnh, chúng tôi đảm bảo sản xuất hệ thống làm lạnh công nghiệp chất lượng tốt nhất với thông số kỹ thuật tuyệt vời và ưu đãi siêu bảo hành.

Chúng tôi có các giải pháp khéo léo và được thiết kế để giải quyết ngay cả những nhu cầu làm lạnh nhiệt độ thấp đầy thách thức nhất.

Máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn -5C Thông số kỹ thuật MODEL:TW-20AL

Tính năng và ưu điểm của Máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn -5C

▪ Bộ điều khiển vi xử lý với phiên bản hỗ trợ giao thức truyền thông RS-485 có sẵn theo yêu cầu.

▪ Máy làm lạnh có cảnh báo mức chất lỏng trong bể thấp, bật khi mức chất lỏng trong bể giảm xuống dưới giá trị bình thường

▪ Tấm/vỏ và ống hàn chất lượng cao dùng làm bộ trao đổi nhiệt

▪ Van bypass nước vào và ra được trang bị để điều chỉnh áp lực nước khi cần thiết

▪ Kính quan sát bể chứa nước cho phép kiểm tra nhanh mực nước và chất lượng nước.

▪ Máy nén cuộn Panasonic/Danfoss sử dụng môi chất lạnh R404a thân thiện với môi trường

▪ Lắp đặt đơn giản, dễ dàng, chi phí bảo trì thấp

▪Máy làm lạnh được trang bị các biện pháp bảo vệ an toàn sau: Bảo vệ quá tải, Báo động pha ngược, Báo động áp suất cao/thấp, Lưu lượng nước, Chỉ báo mực nước, Bảo vệ chống đóng băng

Các thành phần chính của máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn -5C là gì?

3.1 Máy nén

Máy nén là động lực chính trong Máy làm lạnh nhiệt độ thấp vì nó tạo ra sự thay đổi áp suất để khuấy trộn chất làm lạnh xung quanh.

Đối với thiết bị làm lạnh nhiệt độ thấp 20hp, có hai máy nén thương hiệu Panasonic /danfoss 20HP, sử dụng chất làm lạnh R404a, máy nén thương hiệu này có hiệu suất làm lạnh cao, độ ồn thấp, tiết kiệm năng lượng, bảo vệ môi trường và độ bền, an toàn và ổn định.

Máy Nén Panasonic

3.2 Thiết bị bay hơi

Thiết bị bay hơi là một thành phần quan trọng của hệ thống làm lạnh glycol, vì nó chịu trách nhiệm trích nhiệt từ chất lỏng được làm mát, nó nằm giữa máy nén và van giãn nở. Có ba loại thiết bị bay hơi:cuộn dây trong thiết bị bay hơi bể nước, thiết bị bay hơi vỏ và ống, thiết bị bay hơi loại tấm thép không gỉ 304SS.

Cuộn dây trong thiết bị bay hơi bể nước SS

Loại tấm SS+ Thiết bị bay hơi bể nước

Thiết bị bay hơi vỏ và ống

3.3 Máy bơm nước

Máy bơm nước được thiết kế để tăng áp suất và lưu lượng của nước lạnh trong không gian kín. Máy bơm nước áp lực nước cho máy làm lạnh là khoảng 2 bar, nhưng nếu bạn cần áp lực nước cao hơn, vui lòng cho chúng tôi biết khi bạn yêu cầu. Ví dụ, khi bạn sử dụng thiết bị làm lạnh cho máy thổi chai làm mát, áp lực nước cho máy bơm nước cần khoảng 4 bar.

Máy bơm nước

Máy bơm nước cao áp

3.4 Bình ngưng

Bình ngưng cho máy làm lạnh nhiệt độ thấp được trang bị các cánh tản nhiệt chéo hiệu quả và ống đồng ren cái cho hiệu suất trao đổi nhiệt cao và độ ổn định tốt. Chức năng của nó là làm mát hơi môi chất lạnh thoát ra từ máy nén thành hỗn hợp lỏng hoặc khí-lỏng.

Vây nhôm + quạt ngưng tụ

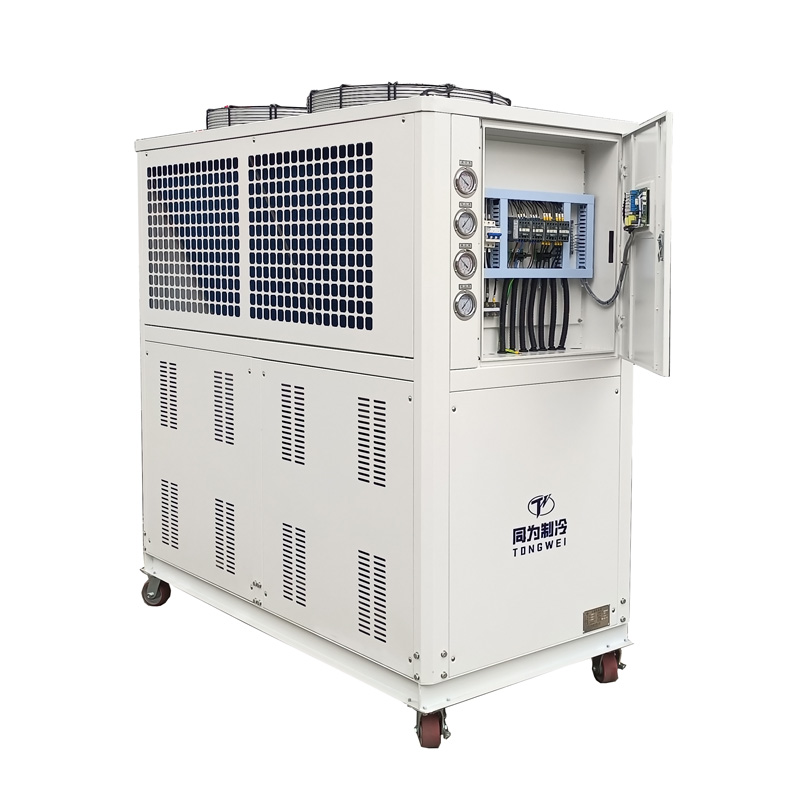

3.5 Bảng điều khiển

Máy làm lạnh Tongwei sử dụng bộ điều khiển nhiệt độ kỹ thuật số chính xác, cổng giao tiếp RS485, có thể thực hiện giám sát và điều khiển từ xa. Vận hành đơn giản, tỷ lệ hư hỏng thấp, hệ số an toàn cao, lắp đặt dễ dàng.

Bảng điều khiển

Phụ tùng thay thế cho máy làm lạnh Glycol nhiệt độ thấp

Sự khác biệt giữa máy làm lạnh nhiệt độ thấp làm mát bằng không khí và làm mát bằng nước là gì?

Có hai loại máy làm lạnh nhiệt độ thấp: một làmáy làm lạnh nhiệt độ thấp làm mát bằng không khí, cái còn lại làmáy làm lạnh nhiệt độ thấp làm mát bằng nước ;Máy làm lạnh nhiệt độ thấp làm mát bằng không khísử dụng không khí xung quanh để tản nhiệt từ quá trình sản xuất bia. Chúng tiết kiệm năng lượng, tiết kiệm không gian và ít bảo trì hơn giúp tiết kiệm tiền.

Máy làm lạnh nhiệt độ thấp làm mát bằng nướcsử dụng nước từ tháp giải nhiệt nước bên ngoài để tản nhiệt từ quá trình sản xuất bia. Các hệ thống này có tuổi thọ cao hơn, Tương đối yên tĩnh và hiệu suất làm mát ổn định hơn so với máy làm lạnh nhà máy bia làm mát bằng không khí.

Máy làm lạnh nhiệt độ thấp làm mát bằng không khí

Máy làm lạnh nhiệt độ thấp làm mát bằng nước

Lắp đặt máy làm lạnh nhiệt độ thấp làm mát bằng không khí

Lắp đặt máy làm lạnh nhiệt độ thấp làm mát bằng không khí

Nên chọn máy làm lạnh nhiệt độ thấp làm mát bằng không khí hay làm mát bằng nước? Hãy liên hệ với chúng tôi để được trợ giúp xác định giải pháp tốt nhất cho bạn.

Sự khác biệt giữa máy làm lạnh cuộn nhiệt độ thấp và máy làm lạnh trục vít nhiệt độ thấp là gì?

Máy làm lạnh cuộn nhiệt độ thấp                              Máy làm lạnh trục vít nhiệt độ thấp

▪ 1hp-60HP                                                               Trên 60HP

▪ Máy nén cuộn Danfoss/Panasonic                          Máy nén trục vít Hanbell/Bitzer

▪ Được xây dựng có bể chứa nước và máy bơm nước                           Không có bể chứa nước và máy bơm nước

Máy làm lạnh cuộn Glycol làm mát bằng không khí

Máy làm lạnh trục vít Glycol làm mát bằng không khí

Tại sao Glycol được sử dụng để làm mát?

Chất làm mát được sử dụng phổ biến nhất trong máy làm lạnh là nước hoặc hỗn hợp nước-glycol. Chất làm mát gốc Glycol bao gồm ethylene glycol hoặc propylene glycol. Ưu điểm chính của chất làm mát glycol là đặc tính chống đóng băng của chúng. Nước tinh khiết đóng băng ở 0 độ C, trong khi 30% ethylene glycol đóng băng ở -14 độ C. Điểm đóng băng thấp của hỗn hợp glycol khiến chúng trở nên lý tưởng để làm mát các vật phẩm có nhiệt độ dưới điểm đóng băng của nước. Mặc dù glycol có nhiệt dung thấp hơn nước (mỗi kg glycol dễ đun nóng hơn một kg nước), nhưng sự chênh lệch nhiệt độ cao cho phép hỗn hợp glycol tản nhiệt nhanh hơn nước tinh khiết. Hỗn hợp glycol phù hợp hơn cho các ứng dụng mà máy làm lạnh phải nhanh chóng tiêu tan một lượng nhiệt lớn. Ngoài việc cung cấp các thông số truyền nhiệt tuyệt vời, glycol còn có xu hướng ngăn cản sự phát triển của tảo trong thiết bị truyền nhiệt.

So sánh Ethylene Glycol và Propylene GlycolProperty

Máy làm lạnh cuộn Glycol làm mát bằng không khí di động 15 tấn -5C hoạt động như thế nào?

Máy làm lạnh glycol bao gồm một bộ phận làm lạnh và ống chứa hỗn hợp nước-glycol làm chất làm mát. Chất lỏng được làm lạnh từ thiết bị làm lạnh được dẫn qua đường ống liên kết với bộ trao đổi nhiệt bao quanh quy trình được làm nóng. Sau khi hấp thụ nhiệt từ quá trình liên quan, chất làm mát nóng được đưa trở lại bộ phận làm lạnh để làm mát sau đó quá trình được lặp lại.

Máy làm lạnh glycol bao gồm máy nén, thiết bị bay hơi, thiết bị ngưng tụ, bộ phận tiết lưu và hệ thống điều khiển điện. Hãy xem nguyên lý làm việc của máy làm lạnh glycol là gì:

Nguyên lý làm việc của máy làm lạnh Glycol

Tỷ lệ nước và Glycol để sử dụng

Điều quan trọng là sử dụng tỷ lệ thích hợp giữa hỗn hợp glycol và nước trong hệ thống làm mát tùy thuộc vào nhiệt độ lạnh nhất bạn cần trong quá trình vận hành, vì lượng glycol không đủ có thể khiến hệ thống đóng băng, có thể làm vỡ đường ống và thậm chí phá hủy dàn bay hơi của máy làm lạnh, thậm chí có thể làm hỏng hệ thống làm mát. máy làm lạnh glycol, trong khi quá nhiều glycol vào hệ thống làm lạnh sẽ dẫn đến hệ thống hoạt động kém hiệu quả.

Nhưng tỷ lệ tốt nhất cho hỗn hợp glycol và nước là gì? Vui lòng xem tỷ lệ glycol của hỗn hợp glycol và nước bên dưới cho máy làm lạnh glycol trong quá trình làm mát của bạn:

Máy làm lạnh Glycol nhiệt độ thấp có thể được sử dụng cho những ứng dụng gì?

Máy làm lạnh Glycol là một loại hệ thống làm mát cụ thể, được sử dụng để làm mát nhiều loại chất lỏng và các ứng dụng công nghiệp khác.

Bằng cách sử dụng máy làm lạnh glycol có thể đạt được nhiệt độ thấp cho mục đích sử dụng công nghiệp mà bạn cần.

Máy làm lạnh Glycol được sử dụng nhiều nhất cho các ngành sau:

10.1 Nhà máy bia

Trong các nhà máy bia, máy làm lạnh glycol được sử dụng để làm mát dịch nha, Kiểm soát quá trình lên men, Tàu làm mát khi gặp sự cố, Đóng gói sẵn và Bảo quản sản phẩm.

Máy làm lạnh Glycol cho nhà máy bia

10.2 Nhà máy rượu vang

Máy làm lạnh Glycol được sử dụng rộng rãi trong quá trình lên men, ổn định lạnh và làm mát phòng.

Máy làm lạnh Glycol cho nhà máy rượu vang

10.3 Máy xay rượu táo

Kiểm soát quá trình lên men cần kiểm soát nhiệt độ nước quan trọng. Máy làm lạnh Glycol có thể cung cấp khả năng làm lạnh lạnh nước trái cây và sữa, đồng thời là nơi bảo quản lạnh sản phẩm cuối cùng.

Máy làm lạnh Glycol cho nhà máy rượu táo

10.4 Nhà máy chưng cất

Trong quá trình lên men, máy làm lạnh glycol sẽ cung cấp chất làm mát ổn định để lưu thông giữa các bể chưng cất và các thiết bị tĩnh nhằm mục đích loại bỏ nhiệt.

Máy làm lạnh Glycol cho nhà máy chưng cất

10.5 Công nghiệp thực phẩm.

Máy làm lạnh Glycol có thể cung cấp chất làm mát ở nhiệt độ thấp để đảm bảo an toàn và chất lượng ổn định của thực phẩm đông lạnh, các công ty chế biến thực phẩm cần làm mát ở nhiệt độ thấp ngày này qua ngày khác.

Máy làm lạnh Glycol cho ngành công nghiệp thực phẩm

10.6 Sản phẩm từ sữa

Máy làm lạnh glycol sữa được thiết kế phù hợp có thể làm mát sữa rất nhanh để giúp kiểm soát nhiệt độ sữa (và sự phát triển của vi khuẩn) khi sữa được chuyển từ phòng vắt sữa sang bể cách nhiệt.

Máy làm lạnh Glycol cho sản phẩm sữa

Bạn có cần máy làm lạnh glycol cho một ứng dụng không được đề cập ở đây không? Hãy liên hệ với chúng tôi và chúng tôi sẽ tùy chỉnh một giải pháp hợp lý cho nhu cầu chính xác của bạn.

11. Làm cách nào tôi có thể chọn máy làm lạnh nhiệt độ thấp phù hợp cho ứng dụng của bạn?

Có bốn thông số kỹ thuật máy làm lạnh quan trọng mà bạn cần cân nhắc khi chọn máy làm lạnh cho ứng dụng của mình: công suất làm mát cho máy làm lạnh, điện áp cần thiết để vận hành, công suất bơm và tốc độ dòng chảy liên quan (liên hệ với chúng tôi để lựa chọn tùy chỉnh), chất làm lạnh và thiết bị bay hơi kiểu.

11.1 Máy làm lạnh Glycol làm mát bằng không khí hoặc Máy làm lạnh Glycol làm mát bằng nước

Có hai loại máy làm lạnh glycol: một loại làm mát bằng không khí, một loại làm mát bằng nước.

Máy làm lạnh cuộn glycol làm mát bằng không khísử dụng cánh tản nhiệt + quạt bằng nhôm làm bình ngưng tương tự như “bộ tản nhiệt” trên ô tô. Chúng sử dụng quạt để ép không khí đi qua cuộn dây làm lạnh. Trừ khi chúng được thiết kế đặc biệt cho điều kiện môi trường cao, bình ngưng làm mát bằng không khí cần hoạt động hiệu quả ở nhiệt độ môi trường từ 45oC trở xuống.

Máy làm lạnh cuộn glycol làm mát bằng nướcsử dụng vỏ và ống làm bình ngưng. Nhiệt đi vào nước ngưng từ hơi môi chất lạnh. Nước ngưng tụ ấm sau đó được bơm đến tháp giải nhiệt nước, nơi nhiệt từ quá trình cuối cùng được thoát ra khí quyển.

11.2Tính toán công suất làm lạnh phù hợp cho Chiller

Một trong những câu hỏi thường gặp nhất về cách chúng ta có thể biết được khả năng làm lạnh của máy làm lạnh. Chúng tôi sử dụng KW ,Ton, But/h,Kcal/h để chọn công suất làm lạnh máy làm lạnh:1 KW=860 kcal/h ; 1 TẤN=3,517 KW; 1 KW=3412 Btu/h;

Ngoài ra còn có công thức tính công suất làm lạnh cho chiller:.

Công suất làm lạnh(kw)= Tốc độ dòng chảy(m3/h)*Thay đổi nhiệt độ(T1-T2)/0,86

Tải nhiệt = C (nhiệt dung riêng) * M (chất lượng đầu ra mỗi giờ) * Thay đổi nhiệt độ (T1-T2)

Tăng kích thước máy làm lạnh thêm 20% Kích thước lý tưởng tính bằng KW = KW x 1,2

Lưu ý : T1:Nhiệt độ nước đến (°C)      T2:Nhiệt độ nước lạnh yêu cầu(°C)

Ví dụ, cần có kích thước máy làm lạnh nào để làm mát 10m³ nước từ 35°c xuống 15°c trong 1 giờ?

Chênh lệch nhiệt độ = 35°C-15°C=20°C

Tốc độ dòng nước = 10 m³/giờ

Công suất làm lạnh tính bằng KW = 10 x 20 0,86 = 232 KW

Máy làm lạnh ngoại cỡ = 232 x 1,2 = 278,4KW

Cần có công suất làm lạnh 278,4 kw cho máy làm lạnh.

11.3 Nguồn điện

Các quốc gia và khu vực khác nhau có tiêu chuẩn khác nhau về điện công nghiệp, nguồn cung cấp điện chung là208-230V, 380-420V,440-480V,50Hz hoặc 60Hz, 3 pha.

Chẳng hạn ở Philippines, nguồn điện là 220V 60HZ 3PH, 380V 60HZ 3PH ,460V 60HZ 3PH;

ở Singapore và Malaysia, nguồn điện là 415V 50HZ 3PH;

ở Mexico, nguồn điện là 220V 60HZ 3PH;

Ở Mỹ, nguồn điện là 208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PH, v.v.

11.4 Máy bơm nước

Khi bạn quyết định công suất/trọng tải của máy làm lạnh, chúng tôi sẽ đề xuất cho bạn loại máy bơm phù hợp tính bằng KW, máy bơm nước tiêu chuẩn này là khoảng 2 bar. Nếu bạn cần áp lực nước cao hơn, vui lòng cho chúng tôi biết khi bạn yêu cầu.

11.5 Chất làm lạnh

R22, R410A, R407C, R404A, R134A là những lựa chọn tùy chọn.

R22: có tác dụng làm mát tốt nhưng R22 được coi là khí nhà kính mạnh nên bị cấm ở hầu hết các quốc gia.

R410A: thân thiện với môi trường, R-410A đã thay thế R-22 làm chất làm lạnh được ưa chuộng sử dụng trong máy điều hòa không khí dân dụng và thương mại ở Nhật Bản, Châu Âu và Hoa Kỳ. R-410A hoạt động ở áp suất cao hơn các chất làm lạnh khác.

R407C: sự thay thế tốt cho R22, hiệu quả làm mát tốt.

R404A: thích hợp cho ứng dụng yêu cầu nhiệt độ thấp (dưới -10°c).

R134A: một loại khí không cháy được sử dụng chủ yếu làm chất làm lạnh “nhiệt độ cao”, thích hợp cho máy làm lạnh làm mát bằng không khí làm việc ở nhiệt độ môi trường cao trên 50oC.

11.6 Chọn thiết bị bay hơi

Máy làm lạnh thường có hai loại thiết bị bay hơi: một làcuộn dây trong thiết bị bay hơi bể nước, cái còn lại làthiết bị bay hơi vỏ và ống.

Thiết bị bay hơi cuộn và bể, có bể chứa nước tích hợp để sử dụng thuận tiện hơn nên không cần thêm bể đệm. Đây cũng là thiết bị bay hơi tiêu chuẩn của chúng tôi dành cho máy làm lạnh, nếu bạn không có bể đệm, chúng tôi chỉ sử dụng thiết bị bay hơi này cho máy làm lạnh của bạn.

Thiết bị bay hơi kiểu vỏ và ống, cần có thêm bể đệm nước để kết nối.

12. Cách vận chuyển của máy làm lạnh nhiệt độ thấp

Là nhà cung cấp và xuất khẩu máy làm lạnh glycol nhiệt độ thấp chuyên nghiệp, chúng tôi có nhà giao nhận vận chuyển riêng để sắp xếp lô hàng. Máy làm lạnh của chúng tôi được đóng gói bằng gỗ dán, giúp ngăn ngừa hư hỏng trong quá trình vận chuyển và đáp ứng các tiêu chuẩn xuất khẩu. Có ba cách có thể giao thiết bị làm lạnh của bạn:

1. Vận chuyển bằng đường hàng không: Vì máy làm lạnh có máy nén, bơm nước và quạt nên chất làm lạnh và dầu nén bên trong máy nén là vật phẩm nguy hiểm có khả năng nổ nên cần phải giải phóng chất làm lạnh đã nén trước khi vận chuyển. (Có nghĩa là máy làm lạnh nước không có chất làm lạnh khi chọn cách vận chuyển này. Sau khi máy đến nơi, bạn cần bổ sung chất làm lạnh bởi các chuyên gia địa phương. Hãng hàng không cũng yêu cầu chúng tôi cung cấp nhiều tài liệu để chứng minh rằng máy làm lạnh không phải là sản phẩm nguy hiểm Chi phí vận chuyển bằng đường hàng không rất cao có thể cao hơn chi phí của máy làm lạnh, vì vậy bằng đường hàng không để giao hàng không phải là phương thức vận chuyển được khuyến nghị cho khách hàng của chúng tôi.

2. Vận chuyển bằng đường biển: Thời gian vận chuyển dài hơn bằng đường hàng không, nhưng chi phí vận chuyển rẻ và không cần bổ sung chất làm lạnh sau khi thiết bị đến đích. Cách vận chuyển này là phương thức vận chuyển phù hợp nhất cho bạn để giao hàng cổng địa phương của bạn.

3.Nếu bạn có container vận chuyển của riêng mình tại nhà cung cấp khác ở Trung Quốc, chúng tôi có thể giúp bạn giao máy làm lạnh cho nhà cung cấp của bạn ở bất kỳ thành phố nào của Trung Quốc.
